Bastante utilizada na construção civil, a viga baldrame é um recurso fundamental para a estruturação de obras, ajudando a garantir a segurança e durabilidade da construção, bem como a segurança de seus moradores.

Hoje, ela está presente em todas as obras residenciais e é um dos elementos que mais merecem a atenção na hora de construir.

Se você ficou curioso e quer saber mais sobre esse tipo de viga, suas vantagens e aplicações, continue a leitura. A Coplas preparou um conteúdo exclusivo para você.

O que é viga baldrame?

A viga baldrame é considerado um tipo de elemento estrutural de concreto armado, aplicado horizontalmente na fundação das construções. Sua principal função é receber e distribuir as cargas provenientes das paredes e teto, evitando o surgimento das famosas trincas nas paredes.

Ao contrário do que normalmente se imagina, elas podem ou não estarem posicionadas abaixo do nível do solo. Quando a viga baldrame é aérea, ou seja, colocada acima do solo, é preciso se atentar para saber o momento ideal de realizar as instalações da parte hidráulica, elétrica e do piso. Já quando está abaixo do solo, é preciso realizar em conjunto a escavação e solicitar transporte de solo e aterramento.

Como dito anteriormente, ela é fundamental e até mesmo indispensável para a segurança estrutural da obra, já que ela acompanha todo o traçado das paredes e é uma sustentação fundamental para as paredes.

Apesar disso, ela não é considerada parte da etapa de fundação, já que não realiza a transferência de carga ao solo. Isso porque ela é responsável pela conexão entre as sapatas e blocos de coroamento, elementos estruturais que transferem a carga ao solo e são assentadas com maior profundidade.

Afinal, para que serve este tipo de viga?

Como você viu, a viga baldrame é um elemento estrutural bastante importante. Ela é um dos recursos mais importantes para a sustentação de construções residenciais.

Ela é mais conhecida por evitar que as trincas e umidades apareçam nas paredes, mas em projetos onde não há a presença de paredes, também garantem proteção os pisos, sendo utilizadas como um elemento de sustentação. Além disso, é um recurso para evitar o gasto excessivo com materiais, já que possibilitam a redução do uso de aço e concreto.

Quais os tipos de vigas baldrames disponíveis no mercado?

Atualmente, existem basicamente 3 tipos de vigas baldrames que são amplamente utilizadas pelo mercado da construção civil. Vamos conhecer mais sobre cada uma delas a seguir:

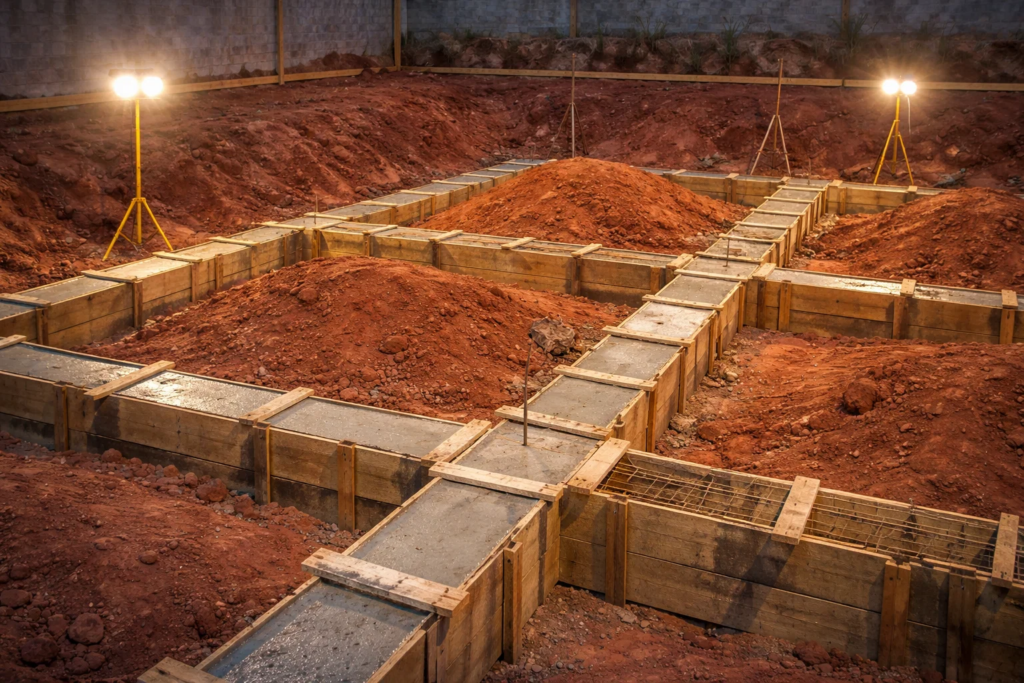

Viga baldrame executada in loco

Esse é um dos tipos mais conhecidos e também mais utilizados na construção. A viga executada in loco recebe esse nome porque é concretada já no local onde está sendo construída.

Para isso, é preciso escavar o local onde ficarão as paredes de acordo com o projeto arquitetônico para garantir a transmissão correta das cargas de alvenaria. No entanto, é essencial que recebam uma base de assentamento regularizada para evitar o contato direto com o solo e impedir a contaminação e corrosão da armadura.

Depois, é necessário posicionar moldes e armaduras na escavação com o auxílio de distanciadores plásticos, como os da Coplas, para evitar movimentações que podem comprometer as estruturas.

Os distanciadores são fundamentais para realizar a concretagem de acordo com NBR 6118, contribuindo com o correto cobrimento de concreto das armaduras.

Já a NBR 9575, determina que toda fundação precisa ser impermeabilizada antes do contato direto com o solo para evitar infiltrações e umidade, causa de um recorrente e caro problema pós-obra.

Para saber mais, entre em contato com a Coplas.

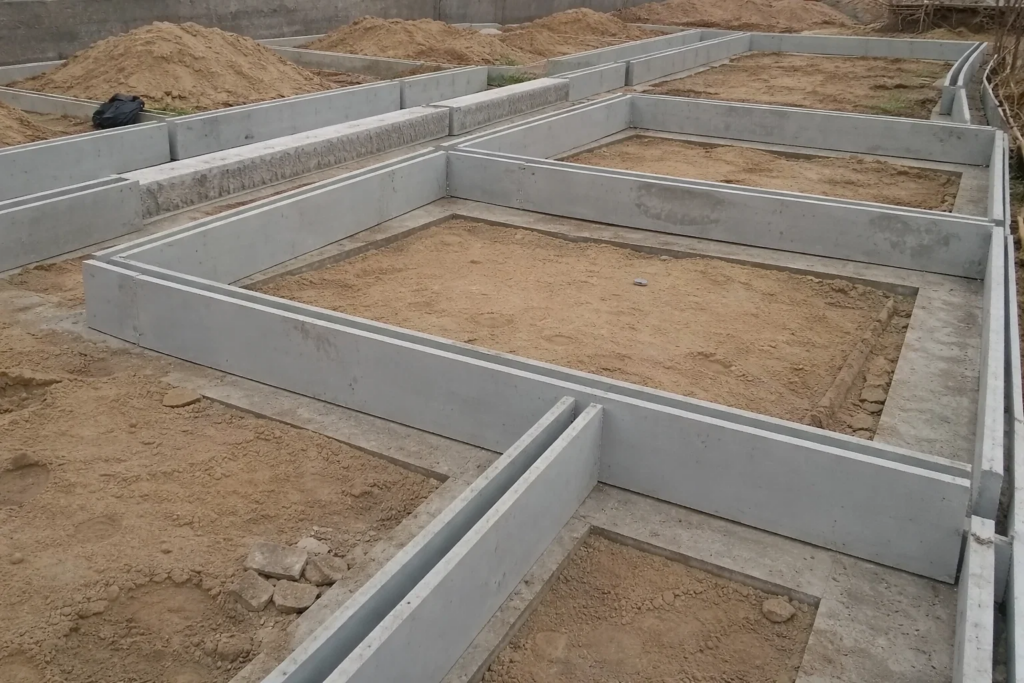

Viga baldrame pré-moldada

Assim como os elementos construtivos pré-moldados, a viga baldrame pré-moldada é uma opção que traz bastante versatilidade, economia e agilidade para o projeto. Ela já chega ao canteiro de obras pronta para ser encaixada no local de assentamento.

Ela é uma opção mais sustentável e econômica, visto que possibilita a redução no uso de pregos, aços, fôrmas e concretagem, acabamento, e consequentemente, também reduz a mão de obra necessária.

Viga baldrame de concreto formato U

Pode-se dizer que este tipo de viga une um pouco da concretada in loco com o modelo pré-moldado. Elas são feitas em blocos de concreto com perfil no formato U, que são encaixados no local de assentamento e, posteriormente, concretados no canteiro de obras.

Para escolher o tipo de viga ideal e como aplicá-la ao projeto, o engenheiro levará em consideração todos os dados do estudo preliminar, como o nível do solo e a disponibilidade de recursos financeiros. Cada viga é ideal para um tipo de obra, portanto, não dispense o auxílio de um profissional na hora de construir.

Quais são as vantagens das vigas baldrames na construção?

Além de tudo o que já falamos anteriormente e do fato que a viga baldrame é um elemento estrutural indispensável, ela também é extremamente vantajosa e tem uma influência muito positiva na construção.

Com o auxílio de softwares que realizam cálculos estruturais, é possível perceber um aumento da estabilidade e redução em deslocamentos horizontais dos pilares. Ou seja, são fundamentais para o travamento de blocos de fundação.

Além disso, é importante destacar a redução no consumo de insumos de aço e concreto no geral, se tornando uma opção mais sustentável e menos agressiva ao meio ambiente. Uma opção que apresenta um excelente custo-benefício em relação a sua performance e ao uso de recursos necessários.

Qual a principal diferença entre sapata corrida e viga baldrame?

As sapatas são uma famosa alternativa da fundação para a distribuição da carga para o solo de forma contínua. Elas são um tipo de fundação direta e muito utilizadas quando o solo superficial possui boa capacidade portante.

Tanto a viga baldrame quanto a sapata são fundamentais para a fundação. A principal diferença entre elas são que as vigas baldrames precisam de fundações independentes para o apoio. Já as sapatas já fazem o papel da fundação em si.

Descubra como fazer uma viga baldrame

Agora que você já sabe para quer serve a viga baldrame, seus tipos e vantagens, é hora de descobrir qual o processo para a construção de uma viga baldrame em seu projeto. Ela possui basicamente 5 passos, veremos cada um deles a seguir:

1-  Abertura das valas

O início do processo de construção da viga baldrame começa com a abertura de valas, que deve seguir a planta baixa da casa e ser posicionada exatamente abaixo das paredes para receber e distribuir as cargas provenientes da alvenaria. É uma etapa que costuma ser bastante demorada, pois exige trabalho manual.

As valas abertas devem ser maiores que a viga baldrame e com um espaço mínimo de 10 cm a cada lado para ter uma área livre para escorar a caixaria de travamento da viga.

Importante destacar que após a retirada da terra, ela deve ser reservada para fazer o aterramento da viga.

2 – Posicionamento das armaduras de aço

Após a abertura das valas, as armações devem ser posicionadas, sempre com as dobras e ferros para cima. É importante ressaltar que elas não devem estar em contato direto com o solo.

Para isso, recomenda-se utilizar espaçadores plásticos Coplas para realizar o cobrimento das armaduras, evitando a movimentação das armações durante o processo de concretagem.

Na Coplas você encontra diversas soluções para viga baldrame, como: CPL, SCP, MA, CGB, C, DR, CONE. Acesse o nosso site e conheça mais sobre cada um deles.

3 – Montagem das fôrmas laterais

Agora é momento de posicionar as fôrmas laterais, que podem ser de metal, madeira e materiais que conseguem suportar a pressão e a carga do concreto. Elas devem estar bem firmes, presas com parafusos ou arame e alinhadas para não ocorrer vazamentos.

4 – Concretagem

Após o posicionamento e fixação das armaduras, é o momento de iniciar a concretagem. Ele pode ser comprado já pronto ou ser feito no próprio canteiro de obras, mas é importante observar se ele está homogêneo e pastoso.

Para garantir a secagem completa recomenda-se esperar cerca de 5 dias. Ele estará totalmente seco quando a cor estiver homogênea e não for possível ver estruturas de aço.

5 – Impermeabilização

Após a secagem do concreto e a retirada das caixas, é hora de iniciar o processo de impermeabilização. É ela quem irá proteger a fundação e a alvenaria das infiltrações e umidades.

É importante que ele seja aplicado na viga inteira e não somente na parte superior. Caso sejam cruzadas, é importante verificar se as demãos foram cruzadas ou não.

Onde encontro as melhores soluções para viga baldrame?

Para garantir a qualidade da sua viga baldrame, a Coplas desenvolveu soluções como o CPL, SCP, MA, CGB, C, DR, CONE. Com elas, as vigas baldrames são posicionadas corretamente, evitando o deslocamento de fôrmas e garantindo o cobrimento correto do concreto.

Na Coplas você encontra mais de 100 soluções para a sua obra. Seja para viga baldrame, pré-moldados, fundações, protensão de concreto e até mesmo produtos químicos, aqui você encontra tudo o que é necessário para garantir um projeto mais seguro, eficiente e de alta qualidade.

Se você ainda não conhece a Coplas, somos uma indústria que atua desde 1991 desenvolvendo as melhores soluções para os mais diversos sistemas construtivos. Temos uma linha completa de distanciadores plásticos, acessórios plásticos e metálicos e produtos químicos (desmoldante, cura, adesivo).

Nossas soluções atendem as diversas etapas de uma obra e atendem às normas de desempenho NBR 15575 e segurança NR 18. Além disso, nossos distanciadores garantem o cobrimento de acordo com as normas de referência na construção civil, ABNT NBR 6118 e NBR 9062.

Para garantir as melhores soluções para sistemas construtivos para a sua obra, entre em contato com a Coplas e solicite um orçamento.
